Le coordinate chilometriche e le coordinate geografiche UTM e GAUSS-BOAGA su una tavoletta IGM 1:25:000.

Chiara, ieri sera, mi ha chiesto una mano sulll’indicazione delle coordinate in una tavoletta IGM e vediamo un attimo di risponderle.
Farò di fretta partendo da quel che serve a lei, ma rivedrò l’articolo e lo sistemerò nel migliore dei modi e al più presto in modo che sia esauriente… Spero di poter essere utile a chi deve indicare le coordinate di un punto su una tavoletta IGM in un esame di Cartografia unimi

E’  online il ‘manuale’ di Cartografia Topografica di scienzafacile.it di cui fa parte anche questo articolo

Stefano Rossignoli 23 febbraio 2010
(aggiornato il 4 ottobre 2010)

Cominciamo con quelle riferite ai reticolati chilometrici internazionale e italiano.

Puoi consultare l’articolo gratuitamente,

oppure, se ti è stato utile, eventualmente fare una piccola donazione (5€ ad esempio) con carta di credito (cliccando qui!) Grazie!

COORD CHILOMETRICHE UTM (quelle internazionali)

Si basano su un reticolato diviso in quadrati di un Km di lato.
Questi quadrati, su una tavoletta IGM sono segnati in viola.
Una tavoletta comprende un’area di 10Km di lato, quindi di dieci quadrati.
Meridiano di riferimento: quello di Greenwich!
Parallelo di Riferimento: l’Equatore!!!

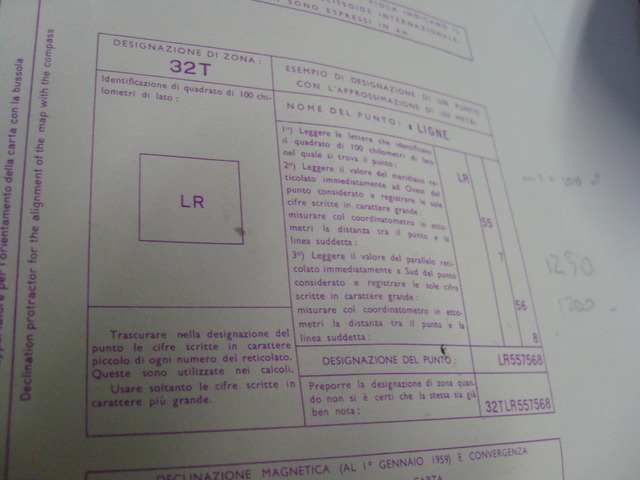

C’è quasi sempre un esempio delle coordinate di un punto sulla legenda della tavoletta. Lo trovate scritto in viola

esempio chilometriche UTM

La sintassi da utilizzare per questo tipo di coordinata è:

1 – La designazione di zona (es: 32T). E’ segnata nell’esempio in legenda.
2 – Identificaz del quadrato di 100Km di lato (es: LR). E’ segnato al centro della tavoletta e nell’esempio a cui mi riferivo prima.
3 – Il valore del ‘meridiano’ (non è effettivamente un meridiano) che potete leggere sul lato basso o alto della carta. Questo è composto da diverse cifre scritte in viola. Bisogna prendere solo le ultime due (scritte più in grande) ed aggiungere un decimale
(Qualcuno usa chiedere due decimali, pur essendo diverso dallo standard anche se indubbiamente più preciso…)

4 – Il valore del ‘parallelo’ (non è effettivamente un parallelo, comunque si procede allo stesso modo del ‘meridiano’, ma ci si riferisce ai numeri in viola sui lati destro e sinistro della carta)

Il tutto potrebbe risultare coosì, giusto a titolo di esempio:

32TLR557568 che corrisponde a ‘Ligne’ sulla Tavoletta IGM di ‘Rhemes Saint Georges’

COORD CHILOMETRICHE GAUSS-BOAGA

Queste, sulla tavoletta, sono indicate in modo più sbrigativo.
Meridiano di riferimento: Greenwich? Parallelo di riferimento: il solito!

In realtà quando poi indichiamo le coordinate, non si può parlare nè di meridiani nè di paralleli, in quanto il reticolato chilometrico è formato da linee di riferimento sempre parallele tra loro che delimitano quadrati di un km di lato, mentre meridiani e paralleli formano un reticolato diverso (reticolato geografico) ed i meridiani non sono paralleli tra loro ma convergenti verso i poli… Sempre sulla legenda, sono indicati: il fuso in cui ci troviamo (est o ovest) e le coordinate dei quattro vertici della nostra Tavoletta.

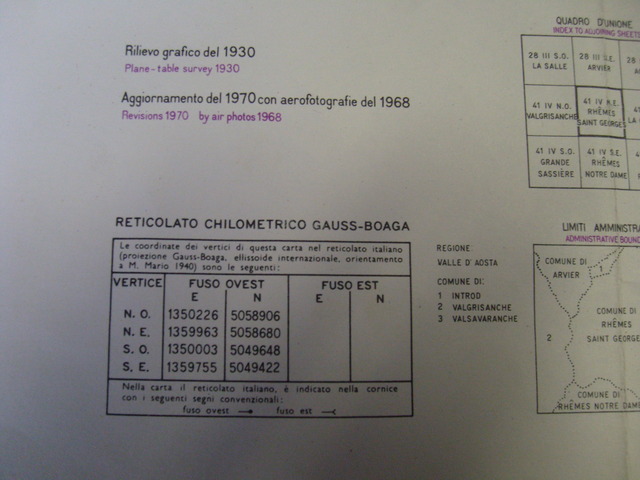

es: FUSO OVEST

N.O. E 1350226 – N 5058906
N.E. E 1359963 – N 5058683
S.O. E 1350003 – N 5049648
S.E. E 1359755 – N 5049422

Gauss-Boaga

Questi numeri non rappresentano dei chilometri, ma dei metri.
I chilometri sono quindi la cifra centrale o, se preferite, la quarta cifra da destra.
Il reticolato chilometrico è segnato in nero sulla Tavoletta. Se non sono tracciate le linee (cosa abbastanza frequente) troverete dei simboli sul bordo della carta ad un Km di distanza l’uno dall’altro ed in legenda le istruzioni per individuarli.
Con una riga potete tracciare il reticolato nella zona che vi interessa.
Questo non sarà per forza parallelo a quello viola. Fate quindi ATTENZIONE a congiungere i punti con lo stesso valore sui bordi opposti della carta!!!

Fatto questo, partite dal vertice di riferimento più comodo e indicate le coordinate con la seguente sintassi:

FUSO (EST oppure OVEST) E (La E va messa anche se vi trovate nel fuso ovest!!!) Poi la coordinata che va modificata fino al centinaio di metri e le ultime due cifre le lasciamo 00, non avendo la possibilità di essere così precisi con un righello!
(Anche qui, qualcuno chiede di inserire un decimale in più, quindi si modificherà anche la penultima cifra…) A titolo di esempio, un punto che si trovasse ad un chilometro ad est ed un chilometro a sud del vertice N.O. avrebbe queste coordinate:

FUSO OVEST E 1351200 N 5057900

Per ora mi fermo qui.
Le coordinate geografiche un’altra volta, ma molto presto! …se riesco già da stassera!

Arriviamo ora all’indicazione delle coordinate geografiche italiane e internazionali.
Ultimamente, c’è la tendenza di considerare più importanti le coordinate internazionali, al contrario di qualche decina di anni fa, quando in alcune tavolette IGM il reticolo internazionale veniva addirittura snobbato!

Per indicare le coordinate geografiche dovremo specificare longitudine e latitudine espresse in gradi, primi (sessantesimi di grado) e secondi (sessantesimi di primo).

COORDINATE GEOGRAFICHE GAUSS-BOAGA

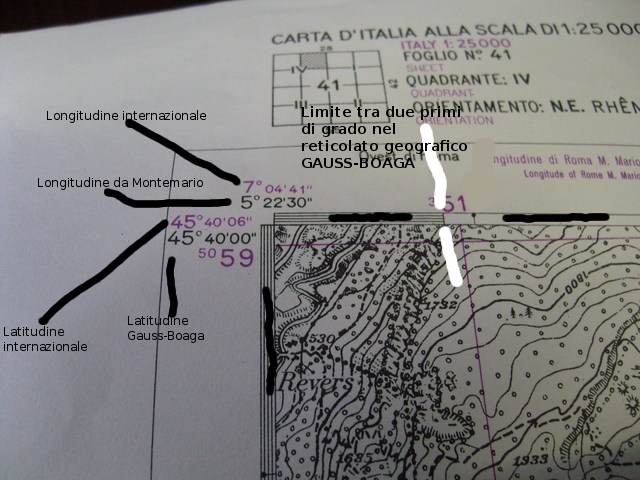

Sui vertici della carta, troverete scritte in NERO le coordinate geografiche GAUSS-BOAGA del vertice stesso.
Il meridiano di riferimento è quello che passa da Montemario (Roma) ed il parallelo di riferimento è l’equatore, quindi, se ci troveremo in una zona a ovest di Montemario il valore della longitudine crescerà da destra verso sinistra e sarà indicata come longitudine OVEST di Montemario, altrimenti crescerà da sinistra verso destra e sarà indicata come longitudine EST.
Sul bordo della carta sono indicati i primi di grado tramite strisce alternate grige e bianche. Questi coincidono esattamente con i primi di grado del reticolato geografico GAUSS BOAGA.

Gauss-Boaga

Facilmente quindi si ricavano i valori di longitudine (EST o OVEST) e di latitudine (NORD) sommando o sottraendo i primi e (dividendo idealmente i primi in 60 parti uguali) i secondi di grado ai valori indicati nei vertici della carta. Attenzione ad eseguire somma o sottrazione secondo dove ‘vi trovate’ rispetto al meridiano di Montemario e secondo il vertice di riferimento da voi scelto!!!

COORDINATE GEOGRAFICHE INTERNAZIONALI

Sui vertici della carta, troverete scritte in viola le coordinate geografiche internazionali del vertice stesso (da questo valore potrete notare che anche i primi di grado sono sfalsati rispetto a quelli Gauss Boaga di alcuni secondi).
il meridiano di riferimento è quello di Greenwich ed il parallelo di riferimento è l’equatore. ATTENZIONE! I primi di grado sono esattamente lunghi uguali a quelli delle coord Gauss-Boaga, ma risultano sfalsati di alcuni secondi (e non sono segnati sul bordo della carta IGM. Quelli sul bordo della carta IGM sono i primi di grado del reticolo GAUSS-BOAGA).

Il meridiano di Montemario SU CUI SI BASA IL RETICOLATO GEOGRAFICO ITALIANO si trova infatti a 12° 27′ 10″ o, come vedo su molte carte, di 12° 27′ 11″ di longitudine est da Greenwich.

Anche l’equatore di riferimento risulta sfalsato di qualche secondo di grado rispetto a quello del reticolato G-B…

Detto questo, per indicare la longitudine di un punto della carta, conviene prendere come riferimento la longitudine (per le tavolette IGM sarà longitudine EST) da Greenwich indicata su uno dei vertici sinistri della carta e sommare i primi di grado , poi indicare anche i secondi di grado (dividendo idealmente i primi di grado in 60 parti uguali) e poi si somma o si sottrae il valore dei secondi di grado di cui è sfalsato il reticolo geografico internazionale rispetto a quello Gauss Boaga.

Per indicare la latitudine (per le tavolette IGM, latitudine NORD) ci riferiremo ai vertici in basso (S-O e S-E) ai quali sommeremo i primi e i secondi di grado di distanza dal vertice.

NOTE: Il reticolato geografico di una tavoletta è sempre formato da linee parallele ai bordi della carta(ma non per forza, anzi quasi mai parallelo al reticolato chilometrico).

Un esempio:
Le coordinate geografiche GAUSS-BOAGA di ‘Ligne’ in Val di Rhemes (Aosta) sono:

5° 18′ 16″ longitudine ovest da Montemario
45° 38′ 8″ latitudine nord

Le coordinate geografiche internazionali di ‘Ligne’ in Val di Rhemes (Aosta) sono:

7° 8′ 55″ longitudine est di Greenwich
(notare che la somma dell’utima cifra (6″) dei secondi delle coord G-B e l’ultima (5″)delle Internazionali danno 11 e avrebbero dato 11 anche in un altro punto della carta)

45° 38′ 14″ latitudine nord
(sei secondi in più di prima come si evince dalla latitudine indicata ai vertici)

Mi rendo conto che sia più complicato spiegarlo che farlo.
Qualora trovassi un modo migliore per spiegare il tutto, non esiterò a riscrivere meglio l’articolo!
A presto e… in bocca al lupo per l’esame di Cartografia!!!

Io ho ricavato le coordinate, improvvisando sulla carta.
Consiglio di farlo anche a voi. Troverete un modo infallibile.
Il metodo deve essere logico e dovete avere idea di come ricavate un valore delle coordinate.
Non potete basarvi solo su un calcolo che potrebbe essere sbagliato. Prima cercate magari di ricavarle a occhio (basta solo un po’ di allenamento!). Otterrete così un valore che potrete confrontare con quello ottenuto coi calcoli più precisi e di certo non sbaglierete perchè saprete già cosa aspettarvi!

Grazie chiara per la bella idea che mi hai dato! Stefano Rossignoli.
